Токарный станок ЧПУ MetalTec NEXT 36x750 (Fanuc)

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Мощность двигателя, кВт	5.5 / 7.5 кВт
  Вес	1400 кг
  Тип	с прямой станиной
  Длина, мм	2310
  Ширина, мм	1200
  Высота, мм	1650
  Обороты шпинделя	35-2200 об/мин
  Макс. диаметр над станиной	265 мм
  Макс. диаметр над суппортом	200 мм
  Расстояние между центрами	750 мм
  Система ЧПУ	Fanuc
  Торец шпинделя	A2-6
  Патрон	200 мм
  Ход по оси Х	235 мм
  Ход по оси Z	640 мм
  Х,Z ускоренная подача	6 / 12 м/мин
  Количество устанавливаемого инструмента	6 шт.
  Задняя бабка	Гидравлический
  Максимальное перемещение (задняя бабка)	127 мм
  Конус	MT4
  Макс. расстояние над станиной	360 мм
  Отверстие шпинделя	62 мм (49 мм после гидравлического патрона)
  Обрабатываемая заготовка (вал)	470 мм (при 6-ти поз. голове)
  Диаметр ШВП по осям X и Z	25 / 50 мм
  Тип резцедержателя	электрический 6-ти позиционный
  Прямоугольный блок	20 x 20 мм (3 шт.)
  Блок для расточного инструмента	Ø 25 мм (3 шт.)
  Номинальный / макс. выходной крутящий момент шпинделя	70 / 96
  Насос СОЖ	200 Вт
  Точность обработки	IT6
  Округлость обрабатываемой детали	0.004 мм
  Цилиндрическая степень обработки заготовки	0.024 / 300 мм
  Плоскостность обрабатываемой заготовки	0.02 / Ø300 мм
  Шероховатость поверхности обрабатываемых деталей	Ra1.6μm мм
  Точность позиционирования по оси X	0.031 мм
  Точность позиционирования по оси Z	0.032 мм
  Повторяемость по оси X	0.008 мм
  Повторяемость по оси Z	0.01 мм

• Описание

  НАЗНАЧЕНИЕ

  Токарный станок ЧПУ с горизонтальной станиной - MetalTec NEXT 36x750 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

  Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

  ОБЛАСТЬ ПРИМЕНЕНИЯ

  Станки MetalTec NEXT 36x750 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

  СХЕМА ОБРАБОТКИ



  Внутреннее точение	Наружное точение	Точение наружной резьбы	Наружная отрезка и обработка канавок

  ОСОБЕННОСТИ

  • Горизонтальная станина из чугуна обеспечивает высокую жесткость
  • Станина имеет индукционную закалку с твердостью > HRC55
  • Гидравлический привод пиноли задней бабки
  • Полное кабинетное ограждение
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
  • Проходное отверстие шпинделя 49 мм
  • Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
  • Шкаф с электрокомпонентами, степень защиты IP54

  ПРЕИМУЩЕСТВА

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия
  • Эргономичный дизайн и удобное расположение основных модулей станка
  • Станок компактный, занимает мало пространства на производстве
  • Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
  • Чугунная станина сводит на нет рабочие вибрации
  • Мощный двигатель для стабильной и высоко производительной работы
  • Система установки и смены инструмента для решения технических задач любой сложности
  • Подача смазочно-охлаждающей жидкости в зону резки
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка

  КОМПЛЕКТАЦИЯ

  • МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
  • НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ
  • 6-ТИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ
  • ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ
  • КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ
  • ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА
  • ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
  • 3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ)
  • ГИДРАВЛИЧЕСКИЙ ПРИВОД ПИНОЛИ ЗАДНЕЙ БАБКИ
  • АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

  Конструктивные особенности

  	МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
  	НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.
  	6-ТИ ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.
  	ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок MetalTec NEXT 36х750 оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.
  	КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.
  	ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 5,5 / 7,5 кВт.
  	ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.

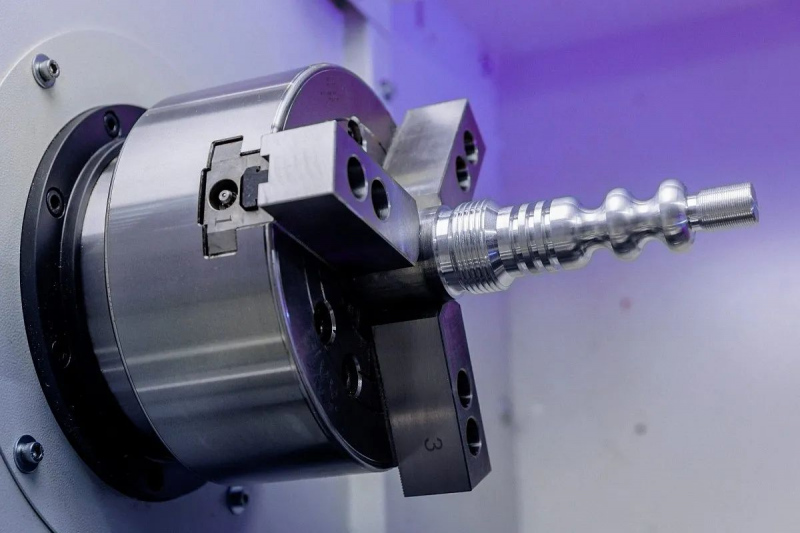

  	3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (ГИДРАВЛИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 200 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.
  	ГИДРАВЛИЧЕСКИЙ ПРИВОД ПИНОЛИ ЗАДНЕЙ БАБКИ Станок поставляется с задней бабкой с гидравлическим приводом пиноли. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.
  	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка.
