MetalTec 1530 B (RECI-1000 W)

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Напряжение	380 В
  Вес	2000 кг (в сборе)
  Длина, мм	4700
  Ширина, мм	2200
  Высота, мм	1600
  Рабочая зона (X x Y)	1500 × 3000 мм
  Вид охлаждения	Чиллер WAN XIN DA (Китай)
  Направляющие по осям X, Y, Z	LAPPINGS (Тайвань) – 25 мм (квадратного сечения)
  Передача по осям X, Y	Двухприводные зубчатаыe шестерня – рейка YYC (Тайвань)
  Передача по оси Z	Шарико-винтовая пара TBI (Тайвань)
  Датчик высоты	Автоматический (BCS 100)
  Система управления	CYPONE (FSCUT 1000)
  Поддерживаемые форматы файлов	CAD, CorelDRAW, plt, AI, dxf
  Смазка	Централизованная система смазки
  Редуктор	NIDEC - SHIMPO (Япония)
  Точность позиционирования	± 0,03 мм
  Ускорение	до 1 G
  Мощность лазера	1000 Вт
  Длина волны лазера	1070 нм
  Срок работы лазера	До 100 000 ч
  Максимальная толщина резки	10 мм (углеродистая сталь)
  Максимальная скорость резки	До 30 м/мин
  Максимальная скорость холостого хода	До 100 м/мин
  Минимальная ширина резки	0,12 мм
  Двигатели по осям X, Y	Серводвигатель DELTA (Япония) – 0,75 кВт
  Двигатель по оси Z	Серводвигатель DELTA (Япония) – 0,4 кВт
  Частота тока, Гц	50
  Тип лазера	Оптоволоконный лазер
  Режущая голова	Raytools BT240S
  Производитель лазера	RECI
  Электрокомпоненты	SCHNEIDER (Франция)
  Точность повторного позиционирования	± 0,02 мм
  Гарантия на лазерный источник	2 года
  Гарантия на станок	2 года

• Описание

  Назначение

  Лазерный станок MetalTec 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

  Область применения

  Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

  Комплектация

  № Наименование Кол-во, шт. Примечание 1 Оптоволоконный лазер MetalTec 1530B – механическая часть 1 шт. 2 Лазерный источник 1 шт. RECI 3 Серводвигатели 4 шт. DELTA 4 Стойка управления с ЖК-дисплеем и ПК 1 компл. CYPONE 5 Система регулировки высоты заготовки 1 шт. BCS 100 6 Лазерная режущая голова 1 шт. Raytools BT240S 7 Чиллер 1 шт. WAN XIN DA 8 Беспроводной пульт управления 1 шт. 9 Автоматическая система смазки 1 шт. 10 Система пылеудаления 1 шт.

  Конструктивные особенности

  	ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
  	ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
  	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 20 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
  	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
  	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ X И Y Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
  	ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ): Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации
  	ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «MAXPHOTONICS» (Китай). Это всемирно известные и признанные лидеры в области производства лазеров, что подтверждает безупречная и безотказная работа. Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

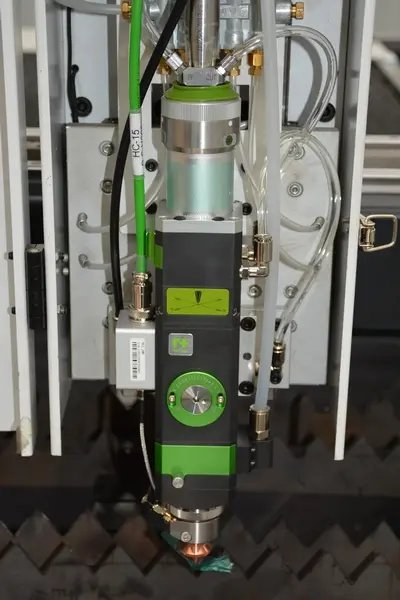

  	ЛАЗЕРНАЯ ГОЛОВКА WEIHONG / TONY LASER (КИТАЙ) Станок оснащён лазерной головкой Weihong / Tony laser, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой ручной фокусировки.
  	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ WEIHONG (КИТАЙ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели Weihong (Китай), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по осям X, Y – 0,75 кВт Двигатель по оси Z – 0,4 кВт
  	СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
  	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ WEIHONG (КИТАЙ) Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
  	АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
  	ПРОМЫШЛЕННЫЙ ЧИЛЛЕР WAN XIN DA Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
  	УДАЛЕНИЕ ОТХОДОВ РЕЗКИ Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.
